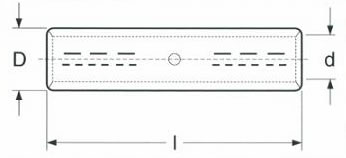

DIN Imported copper Connecting Tube

| TYPE |
D |
d |
I |
| DIN GL-10 |
10.0 |
5,0 |
55 |
| DIN GL-16 |
12,0 |
5,6 |
55 |
| DIN GL-25 |
12,0 |
7,0 |
70 |
| DIN GL-35 |
14,0 |
8,0 |
85 |
| DIN GL-50 |
16,0 |
10,0 |
85 |
| DIN GL-70 |
18,5 |
11,5 |
105 |
| DIN GL-95 |
22,5 |
13,5 |
105 |
| DIN GL-120 |
23,0 |
14,8 |
105 |
| DIN GL-150 |
25,0 |
16,5 |
125 |
| DIN GL-185 |
28,5 |
18,3 |
125 |
| DIN GL-240 |
32,0 |
21,0 |
125 |
| DIN GL-300 |
34,0 |
23,4 |
125 |
| DIN GL-400 |
38,5 |
26,0 |
210 |
| DIN GL-400 |
42,5 |
28,0 |
330 |
| DIN GL-500 |
44,0 |
29,0 |
210 |
| DIN GL-500 |
46,0 |
31,0 |
210 |
| DIN GL-625 |
52,0 |
35,0 |
330 |
| DIN GL-800 |
58,0 |
40,0 |
350 |
| DIN GL-1000 |
60,0 |
44,0 |
350 |
|
