高压组件和脉冲功率组件HV  High Voltage and power Pulse Stacks

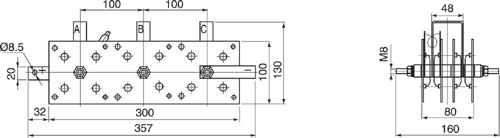

水冷(流量：4L/Min,进水温度≤40℃) 组件型号(-VVN-Id) 器件电压(V) 额定输出电流Id(A) 外形尺寸(mm×mm×mm) 外形 B2x-xxx-xxxSE 100-1800 100-1000 439×124×169 Fig.2a B2x-xxx-xxxSF 100-1800 1000-1500 460×124×169 Fig.2b B2x-xxx-xxxSG 100-1800 1500-2000 460×124×169 Fig.2c B2x-xxx-xxxSH 100-1800 2000-3000 499×124×195 Fig.2d UQDQ200A 150-500 200 357×130×160 如图 UQDQ300A 150-500 300 UQDQ400A 150-500 400 UQDQ500A 150-500 500 注：UQD系列整流桥组件为器件与散热器一体化设计，自带电压保护元件，适用于C02气体保护电焊机以及其它整流电路。 Fig.1 Fig.2a,b,c,d Fig.3 Fig.4
