风冷散热器 SF Series Heatsinks by air-cooling

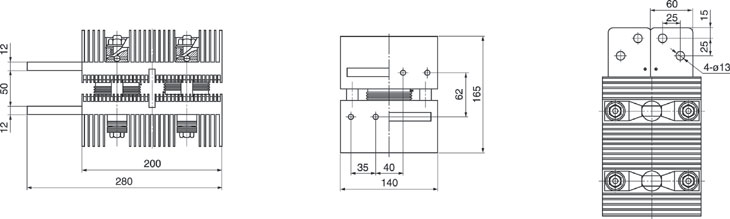

SF12BL双管风冷散热器 SF Series Heatsinks (double-pipes)

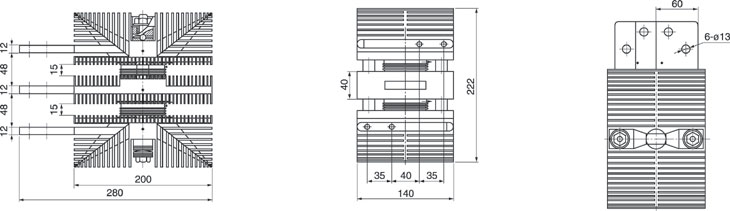

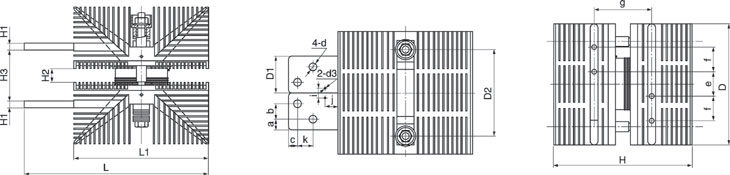

SF15BL双管风冷散热器 SF Series Heatsinks (double-pipes heatsinks) SF15CL双管风冷散热器 SF Series Heatsinks (double[pipes heatsinks) SF12、SF13风冷散热器 SF Series Heatsinks 型号Type 外形尺寸Appearance dimension 导电排尺寸Conduction-row’ dimension 安装尺寸Installation dimension L D H L1 D1 H1 D2 H2 H3 d d1 a c e g i k SF12 220 110 125 60 40 8 80 15 22 Φ13 M3 20 20 55 30 6 20 SF13 220 120 130 60 40 8 90 15 45 Φ13 M3 20 20 64 53 6 20 D、H、H2、H3、g的公差分别为: +2 、 +5 、 +3 、 +4 、 +5 。 -1 0 -1 -1 -2 The limit of D、H、H2、H3、g separately is: +2 、 +5 、 +3 、 +4 、 +5 。 -1 0 -1 -1 -2 SF14、SF15、SF16、SF17单管风冷散热器 SF Series Heatsinks (single pipe heatsink) 型号Type 外形尺寸 导电排尺寸 安装尺寸Installation dimension Appearance dimension Conduction-row’ dimension L D H L1 D1 H1 D2 H2 H3 d d1 a b c e f g i j k SF14 250 140 145 80 50 10 105 15 45 Φ11 M6 12.5 25 12.5 40 35 55 8 20 25 SF15 280 140 165 80 60 12 105 15 50 Φ11 M6 17.5 25 15 40 35 62 8 20 25 SF16 280 180 200 80 60 12 130 15 66 Φ13 M6 17.5 25 15 30 40 78 8 20 25 SF17 300 200 215 80 60 12 130 15 73 Φ13 M6 17.5 25 15 40 40 85 8 20 25 SF17A 300 200 224 80 60 12 15 82 Φ13 M6 17.5 25 15 40 40 94 8 20 25 D、H、H2、H3、g的公差分别为: +2 、 +5 、 +3 、 +4 、 +5 。 -1 0 -1 -1 -2 The limit of D、H、H2、H3、g separately is: +2 、 +5 、 +3 、 +4 、 +5 。 -1 0 -1 -1 -2
