水冷散热器 SS Series Heatsinks by water-cooling

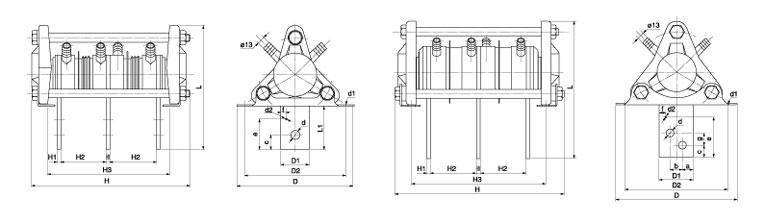

SS11、SS12单管水冷散热器 SS11、SS12 single-pipe water-cooling heat radiator   SS13BL、SS14BL双管水冷散热器 SS13BL、SS14BL two-pipe water-cooling heat radiator       型号Type 外形尺寸 导电排尺寸 安装尺寸Installation dimension Appearance dimension Conduction-row’ dimension L D H L1 H1 D1 D2 H2 H3 d d1 d2 b c e f g a SS11 140 135 145.5 53 4 30 112 64 105 2-Φ9 9×14 M3 / 20 35 6 / 45 SS12 190 160 152 78 5 40 140 64 105 2-Φ13 11×14 M3 / 20 60 8 / 45 SS11BL 140 135 215 53 4 30 112 64 147 3-Φ9 9×14 M3 / 20 35 6 / SS12BL 190 160 220 78 5 40 140 64 172 3-Φ13 11×14 M3 / 20 65 8 / SS13 190 160 152 78 6 50 140 64 105 4-Φ13 11×13 M3 20 15 60 8 20 45 SS14 220 195 188 85 6 55 165 74 130 4-Φ13 11×13 M3 20 20 65 10 20 45 SS13BL 190 160 220 78 6 50 140 64 172 4-Φ13 11×13 M3 20 15 60 8 20 SS14BL 220 195 268 85 6 55 165 74 210 4-Φ13 11×13 M3 20 20 65 10 20 L、L1、D2、H2、H3的公差分别为±2、±2、±0.5、 、±3。 SS15、SS15BL水冷散热器 SS Series Heatsinks SS15单管水冷散热器   SS15BL双管水冷散热器
