智能电机控制模块　Intelligent motor controlling modules C model

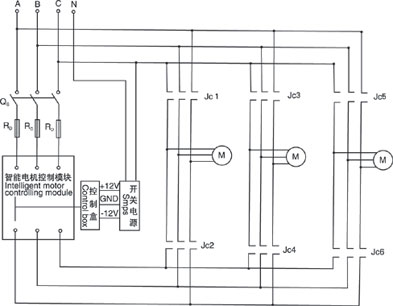

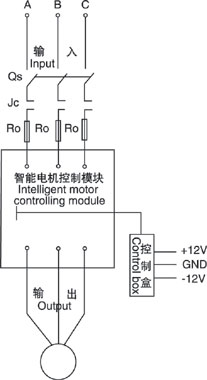

智能电机控制模块外观及安装尺寸Outline and date sheet of module 型号/数值/ 代号Code 尺寸Dimension (mm) 重量 (Kg) L1 L2 b1 b2 h 4-Φ MSA-DJ-1600 352 400 252 300 110 12 20 MSA-DJ-1200 MSA-DJ-800 MSA-DJ-400 MSA-DJ-800 254 300 184 230 110 10 10 MSA-DJ-350 160 185 110 135 67 8.5 2.65 MSA-DJ-300 MSA-DJ-260 MSA-DJ-150 MSA-DJ-100 MSA-DJ-75 　　模块电路原理图　　　　　　　　　　　　　Module circuit principle 1. 同步信号处理　Signal processor 2. 功率驱动　　　Power driver 3. 电流传感器　　Current sensor 4. 温度传感器　　Temperature sensor 5. 电压传感器　　Voltage sensor 6. 移相电路　　　Phase-shift circuit 7. A/D　　　　 　A/D 8. 微控制器　　　Microprocessor 9. 入机接口　　　Input 10. 数字量　　 　Digital ＆#118alue 型号 Model 规格 Specification 电机功率 Power MSA-DJ-1600 1600A 450V/660V 240KW/280KW MSA-DJ-1200 1200A 450V/660V 180KW/220KW MSA-DJ-800 800A 450V/660V 120KW/180KW MSA-DJ-400 800A 1140V 320KW MSA-DJ-800 400A 1140V 160KW MSA-DJ-350 350A 450V/660V 55KW/75KW MSA-DJ-300 300A 450V/660V 48KW/70KW MSA-DJ-260 260A 450V/660V 45KW/55KW MSA-DJ-150 150A 450V/660V 22KW/30KW MSA-DJ-100 100A 450V 15KW MSA-DJ-75 75A 450V 11KW 　　应用说明 　Application ■ 全压起动     Umax为输入端电压。 ■ 电压斜坡起动     Umax为输入端电压。 Us为初始起动电压，其值可调，范围为100~300V。 Ts为由Us上升至Umax所需时间，范围为1~90S。 ■ 电压阶跃起动     Umax为输入端电压。 Uk为起动电压，其值可调，范围为100~300V。 Tk为由Uk持续时间,其值可调，范围为1~90S。 ■ 限流起动     Ik为限流值。 Ik可调，范围为0~350A。 ■ 软停车     Umax为输入端电压。 Tp为软停车时间，其值可调，范围为100~300V。 Ts为由Us上升至Umax所需时间，范围为0~90S。 ■ 过热、过流、缺相保护   　　在电机加电后模块若出现过流、过热、缺相等故障，自动断电且显示 出故障原因。 　　典型应用Typical application 　智能电机一拖三控制柜Intelligent motor 1m3 cabinet
