智能模块 Intelligent module A model MSD,MQD model

特征 　Features 　■电流：20-500A 　■Current:20-500A 　■工作电压：<450V 　■Voltage:<450V 　■0-10V直流信号，可对主回路输出电压平滑调节 　■Using 0-10V DC signal can smooth regulate the ouput voltage of main circuit. 　■可手动仪表调节或微机控制 　■The control is compleated by hand, instrument and 　microprocessor. 　■三相模块主电路交流输入无相序 　■There are no phase series for the AC input of the 3-phase module main circuit. 　■适用于阻性、感性负载 　■They are suitable for resistance load and induct once load.     　典型应用 　Typical Applications 　■交流电机软起动 　■Soft startup of AC motor 　■工业自动化控制 　■Industrial automatic control 　■固态开关 　■Solid state relay 　■各类电源 　■Power supplies

智能整流模块特性　Characteristics valve

型号/数值/ 参数名称 输出电压 每相最大 输入电流 最大输出电流 触发电源电流 工作壳温 VOUT(AV) LIN(RMS) IOUT(AV) IE TC V A A mA ℃ 三 相 整 流 MSD-500 1.35VIN 410 500 400 ≤80 MSD-400 320 400 400 ≤80 MSD-300 260 300 400 ≤80 MSD-200 160 200 400 ≤80 MSD-150 120 150 400 ≤80 MSD-100 80 100 400 ≤85 MSD-50 45 50 400 ≤88 MSD-30 25 30 300 ≤88 单 相 整 流 MQD-200 0.9VIN 222 200 300 ≤80 MQD-150 166 150 300 ≤85 MQD-100 111 100 300 ≤85 MQD-50 55 50 300 ≤88 MQD-30 33 30 300 ≤88

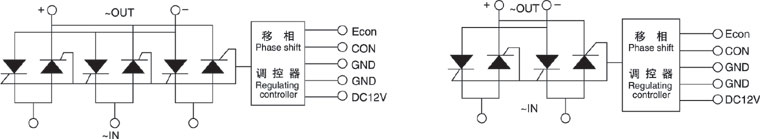

智能三相整流模块　Triple phase bridge rectifier modules 　　 智能单相整流模块　Single phase bridge rectifier modules

内部电联接形式　　　　　　　　　　　　　　　　　　　　　　　　Forms of electrical connetion

电机正反转　　　　　　　　　　　　　　　　　输入参数 序号 名称 控制电压 1 输入电压Us(V) DC4～30V 2 输入电流Is(mA) 8～18 3 接通电压Uon(V) 4-30V 4 关断电压Uoff(V) 3.5 5 5 接通时间ton(ms) ≤10

电机正反转　　　　　　　　　　　　　　　　　输入参数 序号 名称 AC220档 AC220档 1 输出电压Ue(V) AC20~280V AC20~280V 2 额定输出电流Ie(A) 10~50A/每相 3 输出电压降Ur(V) ≤1.8 4 输出漏电流Ido(Ma) ≤10 ≤15 5 瞬态电压Up(A) 600 6 绝缘电阻Ri(MΩ) ≥100 7 介质耐压(V) 2000 8 工作温度 -20℃+70℃
