| 双向晶闸管 Bi-directional Thyristors (KS Stud model) |
|
型号
Type
|
VDRMVRRM |
IT(RMS) |
ITSM |
dV/dt |
di/dt |
IDRMIRRM |
IGT |
VGT |
IH |
VTM/ITM |
RTH(j-hs) |
Tjm |
安装力 |

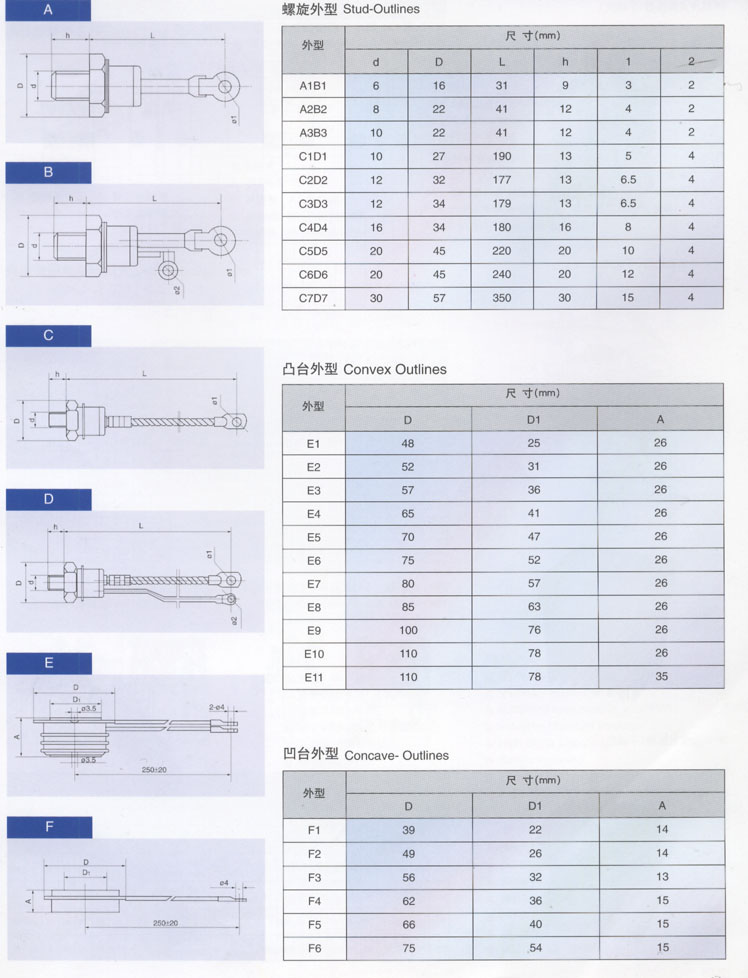

外形
Outline
（Fig） |
|
|
THS55℃ |
10ms |
|
|
|
25℃ |
|
|
|
|
V |
A |
kA |
V/μs |
A/μs |
mA |
mA |
V |
mA |
V/A |
℃/W |
℃ |
KN |
|
KS200A |
100-2000 |
200 |
1.7 |
50 |
50 |
20 |
20-200 |
0.8-2.5 |
20-200 |
2.4/300 |
0.120 |
125 |
3.3-5.5 |
19 |
|
KS300A |
100-2000 |
300 |
2.5 |
50 |
50 |
30 |
20-200 |
0.8-2.5 |
20-200 |
2.4/500 |
0.065 |
125 |
5.3-10 |
20 |
|
KS500A |
100-2000 |
500 |
4 |
50 |
50 |
40 |
20-300 |
0.8-3.0 |
20-300 |
2.4/700 |
0.040 |
125 |
10-20 |
21 |
|
KS600A |
100-2000 |
600 |
4.2 |
50 |
50 |
40 |
20-300 |
0.8-3.0 |
20-300 |
2.4/900 |
0.035 |
125 |
10-20 |
1 |
|
KS800A |
100-2000 |
800 |
6.8 |
50 |
50 |
50 |
20-300 |
0.8-3.5 |
20-400 |
2.4/1200 |
0.035 |
125 |
15-20 |
1 |
| 特点 |
典型应用 |
说明 |
| ■ 全扩散工艺 |
■ 无触点交流开关 |
■ IGT、VGT、IH为25℃测试值，除非另作说明， |
| ■ 平板型陶瓷管封装 |
■ 交流功率的调节和控制 |
参数表中其它参数皆为在Tjm下的测试值 |
| ■ 中心门极 |
|
■ ITRMS为元件额定电流有效值 |
| ■ 双面冷却 |
|
■ I2t=I2TSM×tw/2:tw=正弦半波电流底宽。 |
| ■ 等效二只普通晶闸管反并联 |
|
在50Hz下，I2t=0.005I2TSM(A2S) |
| ■ 通过适当的门极电流，正反向均可导通 |
|
■ 当使用在电流为60Hz情况下： |
| |
|
ITSM(8.3ms)=ITSM(10ms)×1.066,Tj=Tjm |
| |
|
I2t(8.3ms)=I2t(10ms)×0.943,Tj=Tjm |
| |
|
■ 门极引线：白色或无色 | |  |
|
