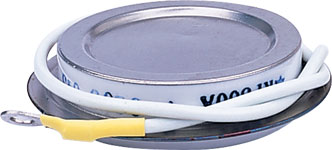

快速整流管 Fast Recovery Diodes (ZK Disc model)

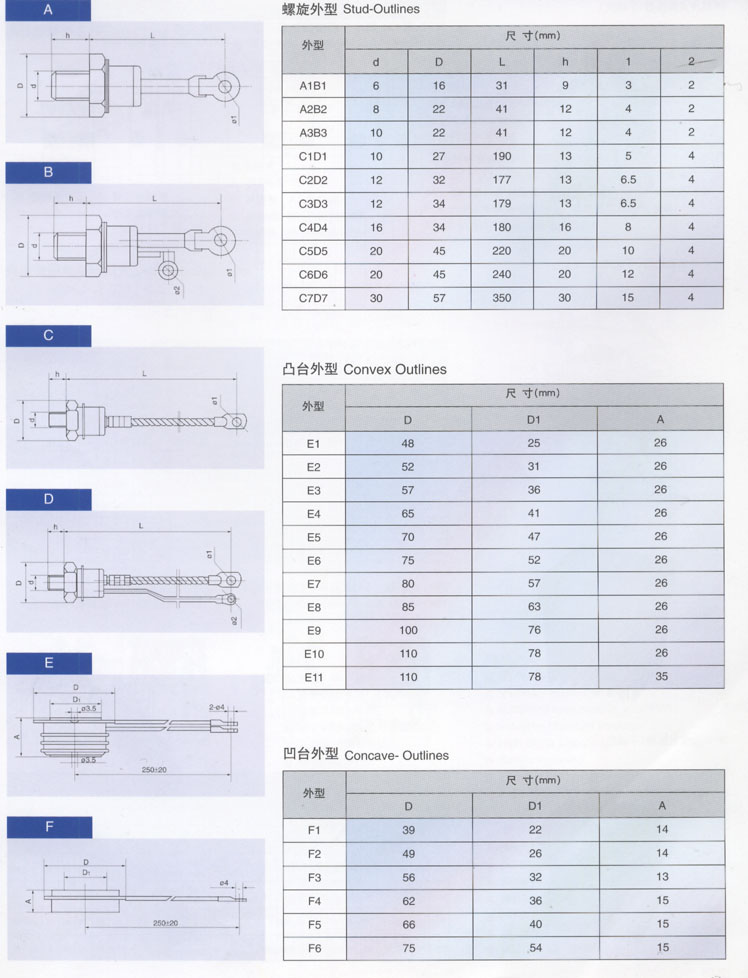

型号 Type VDRMVRRM If(AV) trr Qrr IFSM IRRM VFM/IFM RTH(j-hs) Tjm 安装力 外形 Outline （Fig） THS55℃ 100℃ 100ms 25℃ V A μs μs KA mA V/A ℃/W ℃ KN ZK200A 100-5000 200 2 70 2.7 16 2.2/600 0.090 150 3.3-5.5 19 ZK300A 100-5000 300 3 100 4.1 30 2.4/900 0.065 150 5.3-10 20 ZK400A 100-5000 400 3 100 5.4 40 2.4/1200 0.040 150 10-20 21 ZK500A 100-5000 500 3 120 8 40 2.4/1800 0.033 150 10-20 1 ZK800A 100-5000 800 3 130 10 40 2.6/2400 0.033 150 10-20 1 ZK1000A 100-5000 1000 4 150 13 50 2.6/3000 0.030 150 15-20 1 特点 典型应用 说明 ■ 扩散结 ■ 电机控制和驱动 ■ 除非另作说明，参数表中其它参数皆为在Tjm下的测 ■ 短恢复时间 ■ 感应加热 　 试值。 ■ 很小的反向恢复电荷 ■ UPS电源 ■ I2t=I2FSM×tw/2；tw=正弦半波电流底宽。 ■ 具有快速软恢复特性 ■ 斩波器 　 在50Hz下，I2t=0.005I2FSM(A2S) ■ 平板型陶瓷管封装 ■ 焊接设备 ■ 当使用在电流为60Hz情况下： ■ 双面冷却   　 IFSM(8.3ms)=IFSM(10ms)×1.066,Tj=Tjm     　 I2t(8.3ms)=I2t(10ms)×0.943,Tj=Tjm
