普通晶闸管 Phase Control Thyristors
型号
Type
VDRMVRRM
IT(AV)
ITSM
dV/dt
di/dt
IDRMIRRM
IGT
VGT
IH
VTM/ITM
RTH(j-hs)
Tjm
安装力

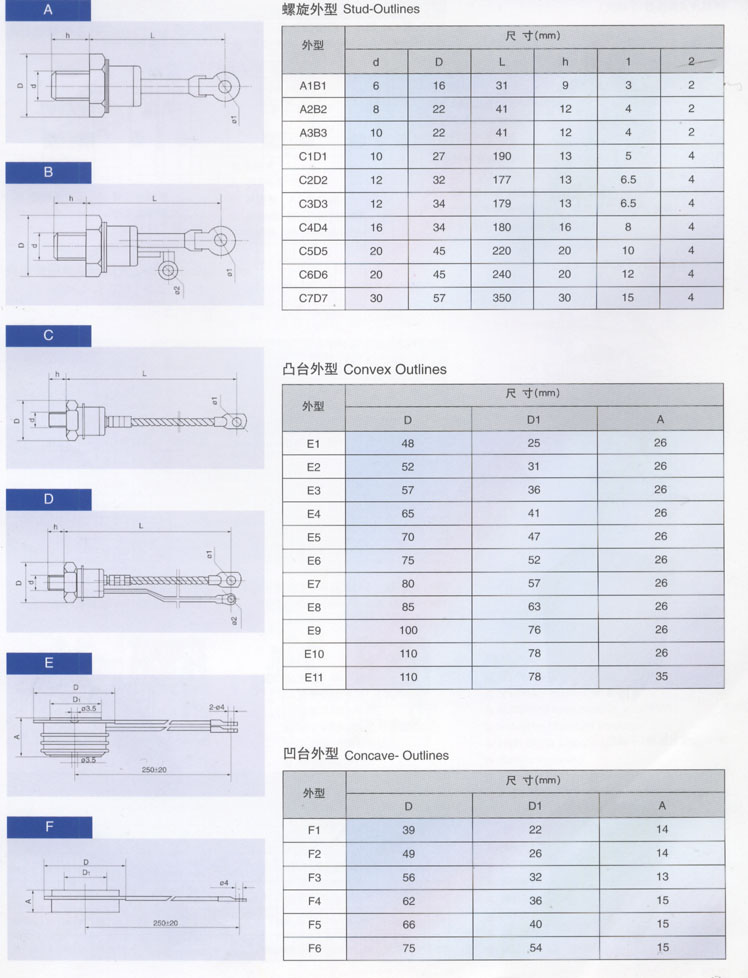

外形
Outline
(Fig)
THS55℃
10ms
25℃
V
A
KA
V/μs
A/μs
mA
mA
V
mA
V/A
℃/W
KN
100-5000
200
2.5
300
100
30
35-250
0.8-2.0
20-150
2.4/600
0.065
125
5.3-10
5/19
100-5000
300
3.8
300
100
30
35-250
0.8-2.5
20-200
2.2/900
0.055
125
5.3-10
6/20
100-5000
400
5
300
100
40
35-250
0.8-2.5
20-200
2.4/1200
0.040
125
10-20
2/7/21
100-5000
500
6.4
300
100
50
35-250
0.8-2.5
20-250
2.4/1500
0.035
125
15-20
2,7,21
100-5000
600
6.4
300
100
40
35-300
0.8-2.5
20-250
1.8/1800
0.035
125
10-20
1/8/9
100-5000
800
10
300
100
50
40-300
0.8-3.0
20-250
2.2/2400
0.032
125
15-20
1/8/9
100-5000
1000
13
500
150
80
40-300
0.8-3.0
20-300
2.4/3000
0.022
125
21-30
9
100-5000
1200
15
500
200
120
40-300
0.8-3.0
20-300
2.4/3000
0.020
125
21-30
10/11
100-5000
1500
20
500
200
120
40-300
0.8-3.0
20-300
2.4/3000
0.017
125
27-34
10/11
100-5000
1800
22.5
500
200
160
40-300
0.8-3.0
20-300
2.4/4000
0.016
125
30-40
12/13
100-5000
2000
25
500
250
200
40-300
0.8-3.0
20-300
2.4/4000
0.011
125
35-47
12/13/14/15
100-5000
2500
31
500
250
200
40-300
0.8-3.0
20-300
2.4/5000
0.011
125
35-47
12/13/1/15
KP3000A
100-5000
3000
38
300
250
200
40-300
0.8-3.0
20-300
2.2/5000
0.011
125
35-47
12/13/14/15
KP3500A
100-5000
3500
44
500
250
250
40-300
0.8-3.0
20-300
2.4/5000
0.01
125
70-85
12/13/14/15
特点 典型应用 说明
■ 全扩散工艺 ■ 大功率变流器 ■ IGT、VGT、IH为25℃测试值,除非另作说明,参数
■ 平板型陶瓷管封装 ■ 交直流电机控制   表中其它参数皆为在Tjm下的测试值
■ 中心放大门极结构 ■ 交直流开关 ■ I2t=I2TSM×tw/2:tw=正弦半波电流底宽。在50Hz
■ 双面冷却 ■ 相控整流   下,I2t=0.005I2TSM(A2S)
■ 大电流 ■ 有源和无源逆变 ■ 当使用在电流为60Hz情况下:
      ITSM(8.3ms)=ITSM(10ms)×1.066,Tj=Tjm
      I2t(8.3ms)=I2t(10ms)×0.943,Tj=Tjm
    ■ 门极引线:白色或无色
      阴极引线(需要时):红色
